製品開発情報一覧

ヒサワ技研が開発・製造する特殊コネクター・無水銀ロータリーコネクターを一覧でご紹介します。詳細はクリックしていただくとご覧になれます。

高周波スリップリング（高周波ロータリーコネクタ）

High_Frequency_Slip_Ring
製品仕様 高周波電流、13.56MHz,25Ａを通電可能な1極のスリップリングです。弊社で開発した転動式のスリップリングは世界的にも唯一の構造の製品です。また高周波電流の振る舞いま複雑で予測することが困難な面もあります。弊社ではこれまでユーザーとの情報交換で多数の不具合を解決してきた実績があり、そのノウハウを今後の設計に活かしていきます。
用途 ターンテーブルへの給電など半導体製造装置。また熱電対の送受信も可能です。
その他 水冷用に回転軸は中空になっています。その他要求仕様に合わせて1台から設計製作いたします。弊社では高周波通電用のスリップリングで多数の実績がありますのでお気軽にお問い合わせください。

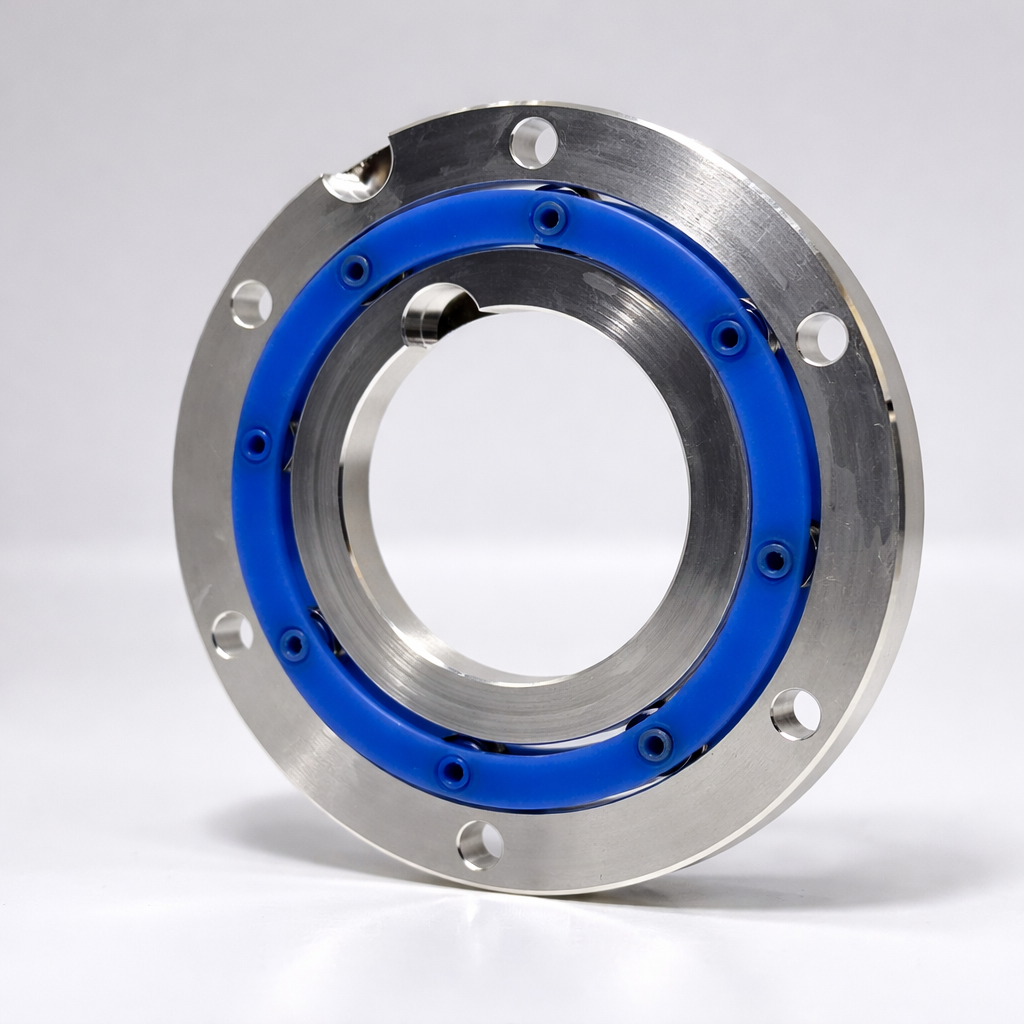

自動溶接機用スリップリング

sp_img_08
電流 300A
極数 1
回転速度 max.100rpm.
用途 円周自動溶接機に搭載さてた大電流のスリップリングです。弊社スリップリングは独自の転動式スリップリングで接触抵抗が低く安定しており、また回転が滑らかです。

10Aスリップリング　型式:HRC-1-10

10Aスリップリング
製品仕様 １極、電流10Aタイプの標準品です。在庫がありますので即日出荷可能です。基本は10Aですが条件により20A程度まで通電可能です。
用途 半導体製造装置、回転溶接機、フープメッキ装置、ポーラログラフ電極、監視カメラ、
塩素濃度計、高周波通電用途(半導体製造装置関連)、包装装置、大型プリンター、
電解脱脂装置、その他スリップリングの代替として
その他 社内試験では1,000rpm.で3億回転以上達成しています。世界で唯一無二の転動式スリップリングです。浄水場の塩素濃度測定に使用された実績がります。惰性で回転が続く程度に回転が軽いのも特徴です。

50Aスリップリング　型式:HRC-1-50

white-bg-+-shadow-designify
製品仕様 １極、電流50Aタイプの標準品です。在庫がありますので即日出荷可能です。弊社で開発した転動式のスリップリングは世界的にも唯一の構造の製品です。
用途 半導体製造装置、回転溶接機、フープメッキ装置、ポーラログラフ電極、監視カメラ、
塩素濃度計、高周波通電用途(半導体製造装置関連)、包装装置、大型プリンター、
電解脱脂装置、その他スリップリングの代替としてお使いいただけます。
その他 世界で唯一無二の転動式スリップリングで、惰性で回転が続く程度に回転が軽いのも特徴です。回転速度1,000rpm.の社内試験で基本性能を決定していますが条件によってはより高速回転でもご使用いただけまます。

250Aスリップリング

My project-1 (9)
仕様 １極、電流250Aタイプの製品です。
用途 半導体製造装置、回転溶接機、フープメッキ装置、ポーラログラフ電極、監視カメラ、
塩素濃度計、高周波通電用途(半導体製造装置関連)、包装装置、大型プリンター、
電解脱脂装置、その他スリップリングの代替としてお使いいただけます。
その他 世界で唯一無二の転動式スリップリングで、惰性で回転が続く程度に回転が軽いのも特徴です。
